A9F17206

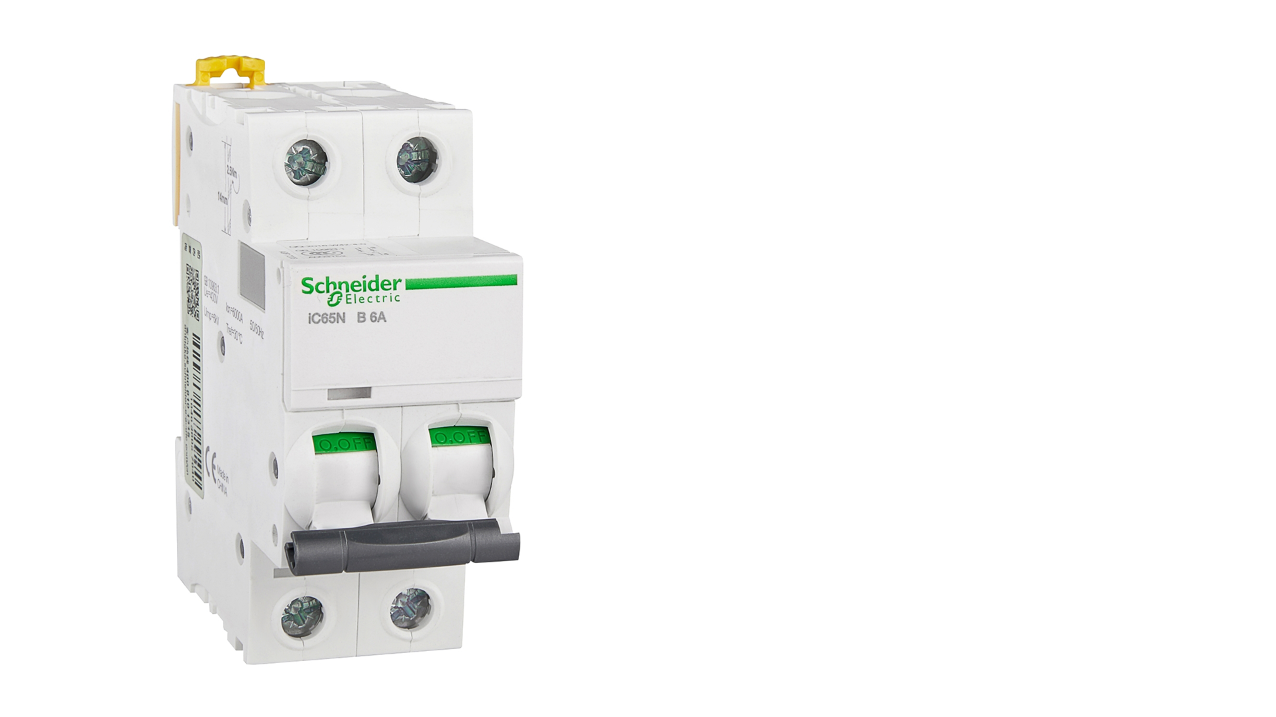

IC65N 小型断路器, B曲线, 2P, 6A

主要信息

产品系列                                   Acti 9

产品名称                                    IC65

产品类型                                   小型断路器

产品短名                                    IC65N

极数                                          2P

产品应用                                   配电保护

保护极数量                                2

额定电流 [In]                             6 A 在…上 30 °C

网络类型                                   AC

脱扣器类型                                热磁式

脱扣曲线                                   D

分断能力                                   36 kA Icu 在…上 12...133 V AC 50/60 Hz 符合 IEC 60947-2
                                                 20 kA Icu 在…上 220...240 V AC 50/60 Hz 符合 IEC 60947-2
                                                 10 kA Icu 在…上 380...415 V AC 50/60 Hz 符合 IEC 60947-2
                                                 6 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2
                                                 6000 A Icn 在…上 400 V AC 50/60 Hz 符合 IEC 60898-1

使用类别                                   AC类 符合 IEC 60947-2

隔离功能                                   适用 符合 IEC 60947-2

补充信息

网络频率                                   50/60 Hz

额定工作电压 [Ue]                     400 V AC 50/60 Hz

磁脱扣限制                               3...5 x In

限流等级                                  3 符合 IEC 60898-1

额定绝缘电压 [Ui]                    500 V AC 50/60 Hz 符合 IEC 60947-2

额定冲击耐受电压 [Uimp]        6 KV 符合 IEC 60947-2

触点位置指示                           有

控制类型                                  手柄

本地信号指示                           开/关指示

安装类型                                  锁定夹锁紧

安装方式                                  DIN 导轨安装

宽度 （9mm的倍数）               4

高度                                         94 Mm

深度                                         78.5 Mm

产品重量                                  250 G

机械寿命                                  20000 次

电气寿命                                  10000 次

接线能力                                   隧道式端子 上接线或下接线 1…25 mm2 单股硬线 不带篐线端子

                                               隧道式端子 上接线或下接线 1…16 mm2 软线 (可选)带或者不带篐线端子

剥线长度                                  14 Mm电源回路:

紧固扭矩                                  2.5 N.M 电源回路:

漏电流保护                            （需）另外拼装
